襯氟視蠱

產品型號：SZ41F46-16C
管道口徑：DN25-150mm
使用溫度范圍：-50~180℃
摩擦系數：0.01
磨損量：0.01
抗撞強度：10（MPa）
主要材質：襯氟
管道厚度：5mm
適用流體：各種高腐蝕性介質

聯系購買

分享到：

產品詳細

產品概述

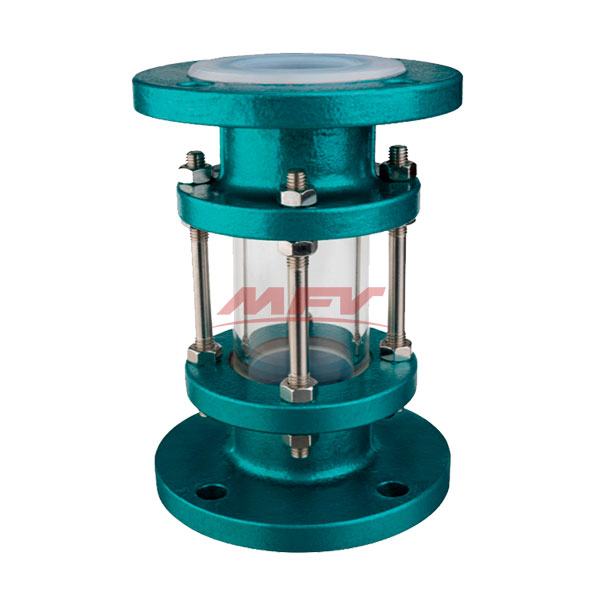

SZ41F46-16C襯氟視盅用以觀測管路或設備中單元流體的流量、色澤變化，直接監控化工工藝流程。視盅體采用碳鋼精鑄，內襯氟塑料（F46），鏡片選用優質鋼化玻璃，具有最佳的耐腐蝕性能和機械強度，且有外型美觀、強度高、經久耐用的特點。SZ41F46-16C襯氟視盅廣泛使用于石油、化工、農藥、染化、制酸制堿等行業，是目前防腐設備最理想的選擇。

適用范圍

襯氟視蠱閥門適用于城建、化工、冶金、石油、制藥、食品、飲料、環保。

主要零件材料

殼體材質	碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯四氟
視窗材料	鋼化硼硅玻璃
工作溫度（℃）	0~250
使用壓力（Mpa）	＜0.6
密封件材質	丁腈橡膠、聚四氟乙烯
連接形式	螺紋連接、法蘭連接
允許急變溫度（℃）	＜60

外型與連接尺寸

公稱通徑	PN0.6(MPa)主要外形尺寸和連接尺寸								重量
DN	L	D	D1	D2	f	b	Z-Φd	H	㎏
20	250	105	75	55	3	14	4-Φ14	100	4.5
25	250	115	85	65	3	16	4-Φ14	100	5.5
32	250	135	100	78	3	18	4-Φ18	100	7
40	250	145	110	85	3	18	4-Φ18	100	8.5
50	250	160	125	100	3.5	20	4-Φ18	100	9.5
65	280	180	145	120	3.5	20	4-Φ18	100	11
80	300	195	160	135	4	22	8-Φ18	100	15
100	300	215	180	1551	4	24	8-Φ18	100	22
125	300	245	210	85	4	26	8-Φ18	100	26
150	300	280	240	210	4.5	28	8-Φ23	100	3
